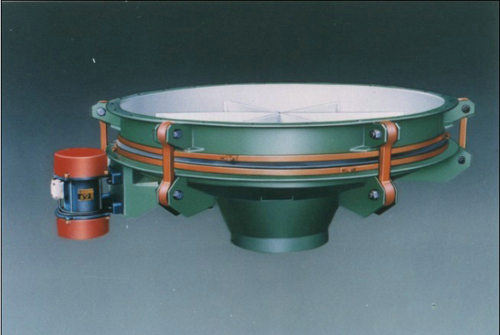

GD系列慣性振動給料斗

一、用途
GD系列慣性振動給料斗,采用振動電機作為料斗振動源，兼有破拱、給料、關閉三種功能。廣泛應用于煤炭、電力、機械、化工、建材、冶金、礦山、輕工、食品、糧食、醫藥、交通運輸?shù)炔块T的散體物料料倉破拱給料、關閉等作業。
二、特點
1.兼有破拱、給料、關閉作用。破拱助流能力強；給料松散、連續、均勻、準確；振動停止，物料即停止卸出，不必再安裝料倉閘門。
2.結構簡單，重量輕，安裝操作簡便，運行可靠，耗電少，隔振好，噪音低，維修方便。
3.給料量可調，易于集中控制，排料過程中無物料粒度偏析，并有一定的混合作用。
4.密封性好，實現全封閉給料，無需局部除塵或防毒。

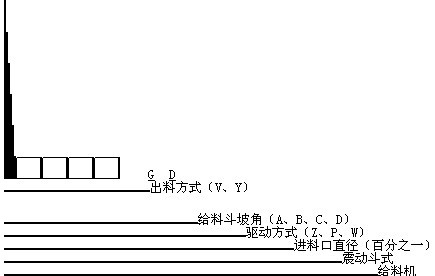

三、型號說明

符號說明：（1）V—中心出料，一般不注明；Y—邊出料。（2）Z—直線型；P—平旋型；W—渦旋型。（3）A—30O；B—20 O；C—45 O；D—60 O。
如GD06PA，為直徑φ600mm平旋震動該料斗，斗體坡角30°，中心出料
四、主要技術參數

型號	直徑 mm	生產率 T/h	料倉直徑 mm	料倉容量 m3	電機功率 kW	振動頻率 r/min	電壓 V	重量 T
GD04PA	400	20-30	500-900	1-6	0.1	1450	380	0.12
GD06PA	600	30-40	900-1200	5-15	0.25	1450	380	0.15
GD09PA	900	30-60	1000-1800	7-40	0.55	1450	380	0.35
GD10PA	1000	40-80	1500-2000	10-50	0.75	960	380	0.38
GD12PA	1200	40-80	1800-2400	30-60	1.1	960	380	0.52

型號	直徑 mm	生產率 T/h	料倉直徑 mm	料倉容量 m3	電機功率 kW	振動頻率 r/min	電壓 V	重量 T
GD15PA	1500	40-80	2250-3000	50-100	1×1.5	960	380	0.67
GD18PA	1800	60-120	2600-3600	60-140	1×1.5	960	380	0.86
GD20PA	2000	80-150	3000-4000	80-160	2×1.1	960	380	1.10
GD25PA	2500	80-150	3600-5000	100-200	2×1.5	960	380	1.65
GD28PA	2800	100-250	3600-6200	100-350	2×3.0	960	380	2.85
GD30PA	3000	100-250	3600-7000	100-400	2×3.0	960	380	3.42
GD36PA	3600	150-300	4000-8000	100-600	2×3.7	960	380	5.56

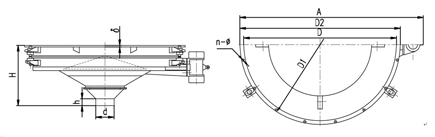

型號	Dφ	D1φ	D2φ	dφ	A	h	H	n-Φ	外型尺寸 A×D2×H
GD04PA	400	450	490	100	806	30	331	10-φ13	806×490×331
GD06PA	600	640	680	180	1068	60	424	12-φ13	1068×680×430
GD09PA	900	970	1030	200	1427	60	575	12-φ18	1427×1140×575
GD10PA	1000	1070	1130	200	1663	60	600	12-φ18	1663×1130×600
GD12PA	1200	1290	1350	200	1890	60	620	16-φ20	1690×1350×620
GD15PA	1500	1590	1670	300	2040	60	815	18-φ22	2040×1670×815
GD18PA	1800	1900	1970	300	2460	60	980	24-φ22	2580×1970×980
GD20PA	2000	2090	2170	300	2820	60	1000	24-φ22	2820×2170×1000
GD25PA	2500	2590	2670	300	3430	65	1200	30-φ22	3430×2650×1200
GD28PA	2800	2890	2970	350	3930	65	1280	36-φ22	3930×3970×1280
GD30PA	3000	3090	3170	350	4052	65	1780	36-φ22	4052×3170×1780
GD36PA	3600	3710	3770	400	4810	65	2100	36-φ26	4810×3770×2100

五、慣性振動給料斗的控制
慣性振動給料斗的控制采用反接制動電氣控制箱。該控制箱可使振動給料斗在短時間內迅速停機，使給料斗快速通過共振區，以保護給料斗的易損件及密封圈。
如在給料過程中需無級調節給料量，可配用慣性電機變頻調速器，調節慣性電機的轉速，從而調節振動力，達到調節給料量的目的。

六、料倉減壓錐的配制
該產品在設計計算中已考慮了一定的倉壓，但建議在料倉內物料高度大于2m時，在料倉內安裝料倉減壓錐，以確保振動給料斗更穩定地工作，特別是確保其給料精度更趨準確。料倉減壓錐應焊接在料倉內，并保持平穩。

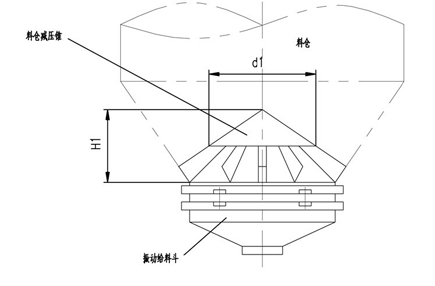

料倉減壓錐安裝圖，安裝尺寸如下：

型號	GD10PA	GD12PA	GD15PA	GD20PA	GD25PA
d1	700	850	1000	1400	1700
H1	650	780	900	1200	1450
