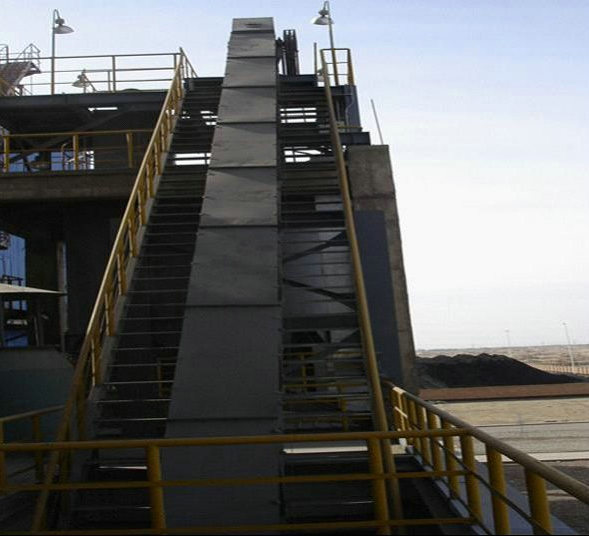

SDBF系列鏈斗輸送機，按國家有關標準設計制造，采用重力式方式加料，以板式套筒滾子鏈為牽引件，適于輸送堆積經重≤2t/m3,大塊度磨琢性物料，物料溫度不超過250oC,如塊煤，礦石、爐渣等，最大傾角可達60o,具有輸送量大、耐磨性好、布置靈活、操作簡單、維護方便等特點。本機輸送量10~166m3/h,提升高度：5~50米，水平輸送距離：≤100m。

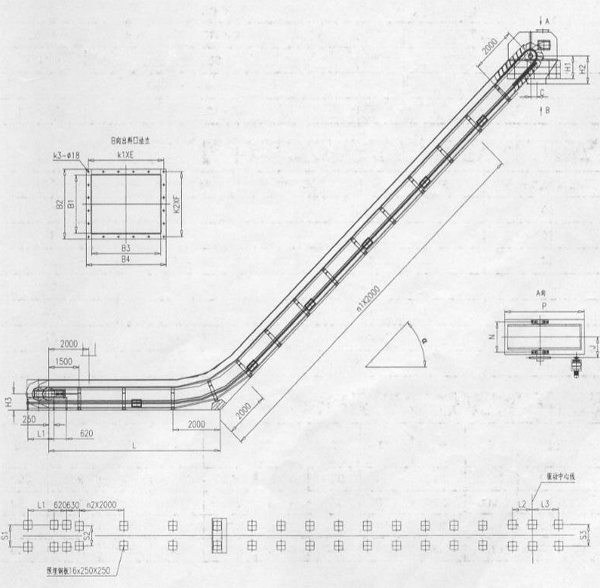

SDBF系列鏈斗輸送機安裝圖：
SDBF系列鏈半輸送機主要技術參數表：
|
輸送機型號Model |
SDBF400 |
SDBF500 |
SDBF630 |
SDBF800 |
|
輸送量（角度≤25o）Conveying capacity |
m3/h |
25～53 |
38～80 |
47～100 |
78～166 |
|
料斗Hopper |
斗寬Bucket width |
mm |
400 |
500 |
630 |
800 |
|
斗容Bucket capacity |
L |
16.5 |
25 |
32.3 |
65 |
|
斗距Bucket distance |
mm |
250 |
315 |
|
鏈條 |
節距Pitch |
mm |
250 |
315 |
|
單條破斷載荷Single breaking strength |
KN |
2×224 |
2×315 |
2×450 |
2×630 |
|
鏈輪節圓直徑 Diameter of round bar |
mm |
614.65 |
774.46 |
|
鏈斗運行速度Speed |
m/s |
0.15～0.32 |
|
主軸轉速Spindle speed |
rtm |
4.8～10.2 |
3.8～8.1 |
SDBF系列鏈斗輸送機在傾余輸送時（＞25o）輸送量調整系數
|
輸送機傾斜角度Conveyor angle |
SDBF400 |
SDBF500 |
SDBF630 |
SDBF800 |
|
30o |
0.91 |
0.93 |
0.91 |
|
35o |
0.83 |
0.86 |
0.89 |
|
40o |
0.75 |
0.80 |
0.83 |
|
45o |
0.69 |
0.74 |
0.79 |
|
50o |
0.61 |
0.69 |
0.74 |
|
55o |
0.54 |
0.63 |
0.69 |
|
60o |
0.47 |
0.57 |
0.65 |
SDBF系列鏈斗輸送機主要安裝尺寸表
|
輸送機型號Model |
H1 |
H2 |
H3 |
C |
N |
P |
J |
B1 |
B2 |
B3 |
|
SDBF40 |
1050 |
1290 |
750 |
300 |
935 |
2600 |
637.5 |
670 |
806 |
850 |
|
SDBF50 |
1050 |
1290 |
750 |
300 |
1035 |
2600 |
687.5 |
770 |
906 |
850 |
|
SDBF63 |
1050 |
1290 |
750 |
300 |
1245 |
2600 |
790 |
900 |
1036 |
850 |
|
SDBF80 |
1200 |
1450 |
800 |
400 |
1415 |
2730 |
855 |
1070 |
1206 |
980 |
